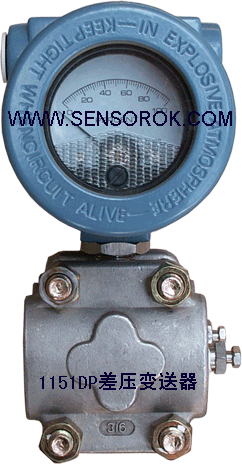

3051型差压变送器
以差动电容为检测原理组成电容式变送器，输入压力分别为0—6Kpa，0--40Kpa，0—250Kpa等，输出4—20mADC模拟信号。
使用对象：液体、气体和蒸汽。外形尺寸（1151DR、1151HP、1151DP、
相同）见图5。
1． 铭牌（量程零位调整时卸开）；
2． 泄放阀；
3． 压力容室，可翻转；
4． 1/4—18NPT螺纹、装泄放阀（上面或下面用）；
5． 接头上引压连接孔为1/2—14NPT螺纹 注：接头可以翻转；
6． 不用接头时压力容室上有1/4—18NPT螺纹孔，供引压连接用
差压变送器外形尺寸图
|
量程代号
|
2--5
|
6. 7
|
|
A（mm）
|
54. 0
|
55.6
|
3051DP型差压变送器型号及规格代号表
|
3051DP型
|
差压变送器
|
| |
代号
|
量程范围Kpa
|
| |
3
|
0—1.3～7.5(最大工作压力6.9MPa)
|
| |
4
|
0—6.2～37.4
|
| |
5
|
0—31.1～186.8
|
| |
6
|
0—117～690
|
| |
7
|
0—345～2068
|
| |
8
|
0—1170～6890
|
| |
代号
|
输出
|
| |
E
|
4—20mADC
|
| |
M
|
1—5VDC低功耗
|
| |
S
|
智能式
|
| |
代号
|
结构材料
|
| |
法兰接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
| |
12
|
碳钢镀镍
|
316不锈钢
|
316L不锈钢
|
硅油
|
| |
13
|
碳钢镀镍
|
哈氏合金C
|
哈氏合金C
|
| |
14
|
碳钢镀镍
|
蒙乃尔
|
蒙乃尔
|
| |
15
|
碳钢镀镍
|
316不锈钢
|
钽
|
| |
22
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
| |
23
|
316不锈钢
|
316不锈钢
|
哈氏合金C
|
| |
24
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
| |
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
| |
35
|
哈氏合金C
|
哈氏合金C
|
钽
|
| |
44
|
蒙乃尔
|
蒙乃尔
|
蒙乃尔
|
| |
代号
|
最大工作压力MPa
|
| |
B-
|
4
|
| |
C-
|
10
|
| |
D-
|
14
|
| |
代号
|
附加功能
|
| |
M1
|
0～100%线性指示表
|
| |
M3
|
3  LCD数字显示器
|
| |
M4
|
智能表显示器
|
| |
B1
|
管装弯安装板
|
| |
B2
|
板装弯安装板
|
| |
B3
|
管装平安装板
|
| |
D1
|
侧面泄放阀在压力室上部
|
| |
D2
|
侧面泄放阀在压力室下部
|
| |
不注
|
1/2—14NPT锥管阴螺纹接头
|
| |
C1
|
1/2—14NPT引压接头后部焊接引压管  14
|
| |
C2
|
丁字形螺纹接头M20×1. 5
|
| |
d
|
隔爆型d II BT4
|
| |
i
|
本安型ia II CT6
|
|
|
|
|
|
|
|
|
|
|
|
1151DP 5 E
22 C-
M1B1
选型举例
|
