LZB玻璃转子流量计

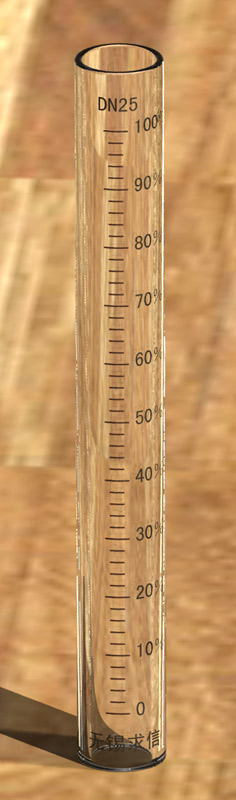

玻璃管详细图片	产品型号	通径mm	流量范围
			液体	气体	外形
	LZB—2	2	0.4～4ml/min	6～60ml/min
			0.6～6ml/min	10～100ml/min
			1.0～10ml/min	16～160ml/min
			1.6～16ml/min	25～250ml/min
	LZB—3	3	2.5～25ml/min	40～400ml/min
			4～40ml/min	60～600ml/min
			6～60ml/min	100～1000ml/min
			10～100ml/min	160～1600ml/min
	LZB—4	4	1～10L/h	16～160L/h
			1.6～16L/h	25～250L/h
			2.5～25L/h	40～400L/h
	LZB—6	6	2.5～25L/h	40～400L/h
			4～40L/h	60～600L/h
			6～60L/h	100～1000L/h
	LZB—10	10	6～60L/h	100～1000L/h
			10～100L/h	160～1600L/h
			16～160L/h	250～2500L/h
	LZB—15	15	16～160L/h	0.25～2.5m3/h
			25～250L/h	0.4～4.0m3/h
			40～400L/h	0.6～6.0m3/h
	LZB—25	25	40～400L/h	1～10m3/h
			60～600L/h	1.6～16m3/h
			100～1000L/h	2.5～25m3/h
	LZB—40	40	160～1600L/h	4～40m3/h
			250～2500L/h	6～60m3/h
	LZB—50	50	400～4000L/h	10～100m3/h
			600～6000L/h	16～160m3/h
	LZB—80	80	1000～10000L/h	50～250m3/h
			1600～16000L/h	80～400m3/h
	LZB—100	100	5000～25000L/h	120～600m3/h
			8000～40000L/h	200～1000m3/h

左图：LZB-2 3 4 6 10 外形图
1	流出嘴	7	浮子
2	上基座	8	下压紧帽
3	上压紧帽	9	下基座
4	锥形玻璃管	10	流入嘴
5	有机罩壳	11	针型阀
6	支承板
右图：LZB-15～100外形图
1	基座	6	压盖
2	标牌	7	支撑板
3	罩壳	8	螺钉
4	锥形玻璃管	9	衬套
5	浮子

公称通径 mm	形式	尺寸					连接方式
		H1	H2	H3	Ф	E	软管连接
2	A	170	192	210	6	29×24
	B	110	132	150	6	29×24
	C	80	102	120	6	29×24
3	A	170	192	210	6	29×24
	B	110	132	150	6	29×24
	C	80	102	120	6	29×24
4		178	204	230	10	43×33
6		178	204	230	10	43×33
10		178	208	244	12	48×40
15		95	65	470	15	4－Ф14	法兰连接
25		115	85	470	25	4－Ф14
40		145	110	570	40	4－Ф18
50		165	125	570	50	4－Ф18
80		185	150	660	80	4－Ф18
100		205	170	660	100	4－Ф18

表内尺寸均为名义尺寸，厂家保留更改尺寸而不预先通知的权利。

法兰按照国标 JB79-59铸铁法兰
