靶式流量计

靶式流量计
点击看大图

主要技术指标

被测介质 液体、气体、蒸汽
公称通径 法兰连接式10～600 夹装式10～150 插入式80～2000
公称压力MPa

1.6 ～ 6.4
介质温度℃ －40～+500℃
准确度 液体±1.0% 气体、蒸汽±2.5% 插入式±1.5%
范围度 5～10：1
重复性 ≤0.2%
供电电源 12～24VDC或220VAC
输出信号 4～20毫安或1～5V
测量管材料 S304或按用户要求提供
防爆标志 ExdⅡBT4
防护等级 IP67
法兰标准 GB9119－88
直管段长度 上游：≥10DN、下游：≥5DN

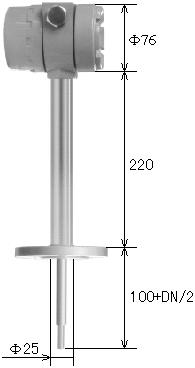

靶式流量计产品外形尺寸

法兰式                              夹装式                   插入式



通径DN

（mm）

安装尺寸（mm）

通径DN

（mm）

安装尺寸（mm）

L

L1

ФA

ФB

N×Ф

L

L1

ФA

ФB

N×Ф

10

115

30

60

90

4×11.5

100

210

45

180

220

8×18

15

115

30

65

95

4×11.5

125

210

45

210

250

8×18

20

125

30

75

105

4×13.5

150

250

50

240

285

8×22

25

125

35

85

115

4×13.5

200

300

－

295

340

8×22

32

140

35

100

140

4×18

250

350

－

350

395

12×22

40

160

38

110

150

4×18

300

400

－

400

445

12×22

50

160

40

125

165

4×18

400

550

－

515

565

16×22

65

180

40

145

185

4×18

500

610

－

620

670

20×26

80

200

45

160

200

8×18

600

660

－

725

780

20×30
  查看流量计详细资料请去资料下载专栏
