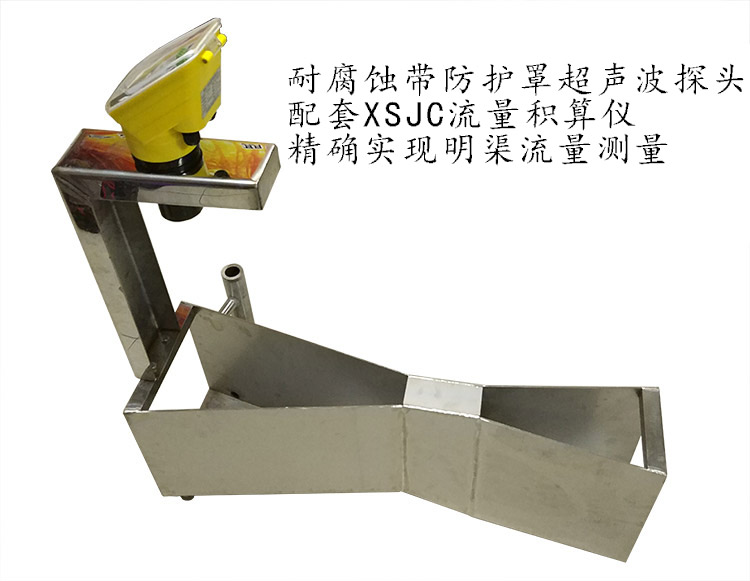

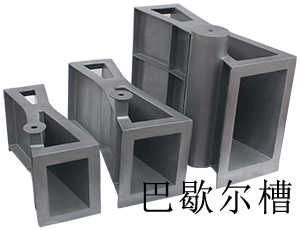

堰板式巴歇尔槽明渠污水流量计
精信专业特点：
可测量非满管，非满流流量，下水道不畅通时也可以测量,适用工业污水处理（有巴歇尔槽（马歇尔槽Parshall），三角堰，矩形堰，PB管等形式）
 |
 |
 |
|
 |
|
|
点击看大图 |
点击看大图 |
点击看大图 |
|
技术参数
流量范围： 0-335000M3/小时
功功耗耗： <4毫瓦
环境温度： -40℃～65℃
精度等级： ±2.5%F.S
显示方式： 八位LED显示累计流量，四位LED显示瞬时流量
电电源源： 220VAC或者24V
累计流量： 断电数据保护
通讯方式： RS232接口（选配）
防护等级： IP65
输出信号： 4～20毫安
测量方式： 超声波探头和静压式探头两种
主要特点
无运动部件、流道内无插入元件，没有故障隐患
能测量非满管流量
允许有一定杂质
无需进行大量土建施工
测量传感器进行非接触测量，工作可靠
常用型号和流量范围
|
型号
|
适用渠道（宽×高）mm
|
最小流量(吨/小时) |
最大流量(吨/小时)
|
|
LMZ—20
|
≥200×250
|
0.32
|
20
|
|
LMZ—50
|
≥250×300
|
0.65
|
50
|
|
LMZ—100
|
≥300×500
|
2.77
|
115
|
|
LMZ—400
|
≥400×650
|
5.40
|
400
|
|
LMZ—900
|
≥600×800
|
9.00
|
900
|
|
LMZ—1500
|
≥840×1000
|
12.6
|
1500
|
|
LMZ—2250
|
≥1020×1000
|
16.2
|
2250
|
|
LMZ—3000
|
≥1200×1000
|
45.0
|
3000
|
|
LMZ—4000
|
≥1560×1100
|
90.0
|
4000
|
|
LMZ—5400
|
≥1680×1100
|
108.0
|
5400
|
|
LMZ—7200
|
≥1920×1100
|
126.0
|
7200
|
|
LMZ—9000
|
≥2280×1100
|
162.0
|
9000
|
巴歇尔槽土建施工图
