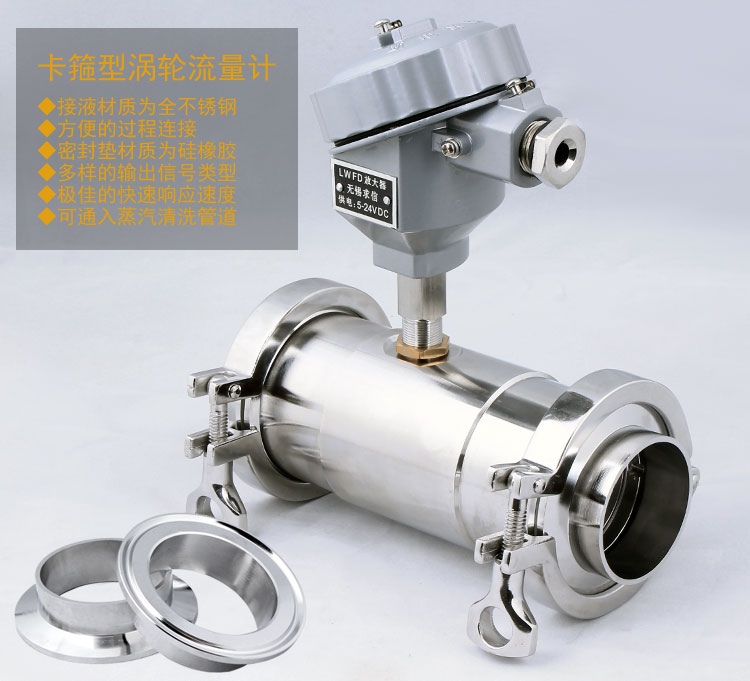

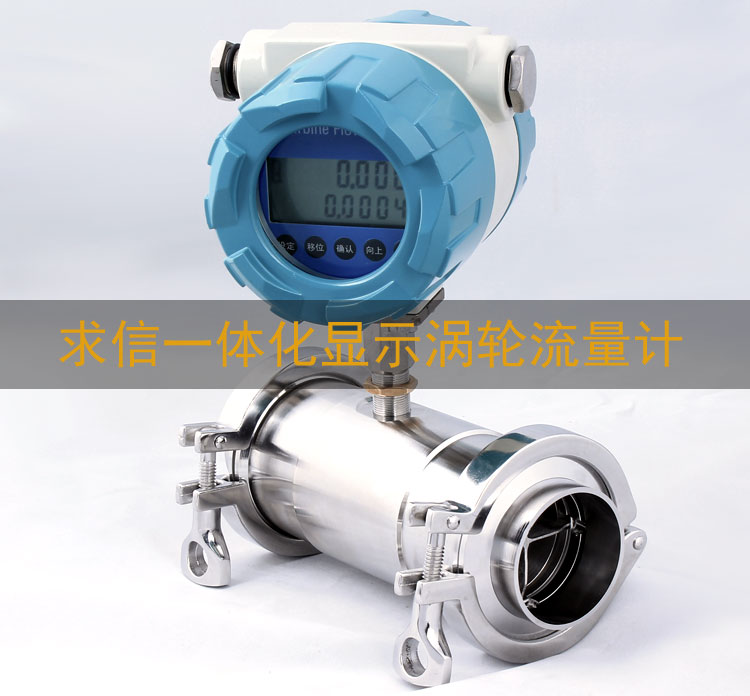

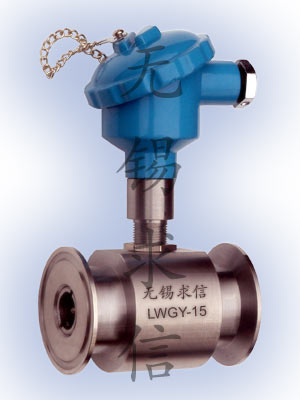

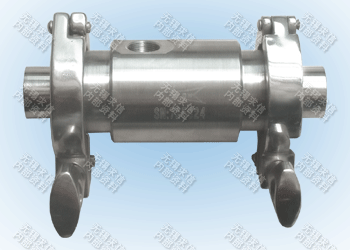

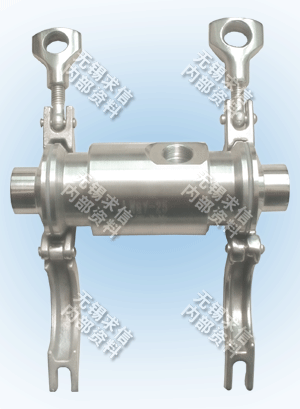

快装接头卡箍型卫生级涡轮流量计

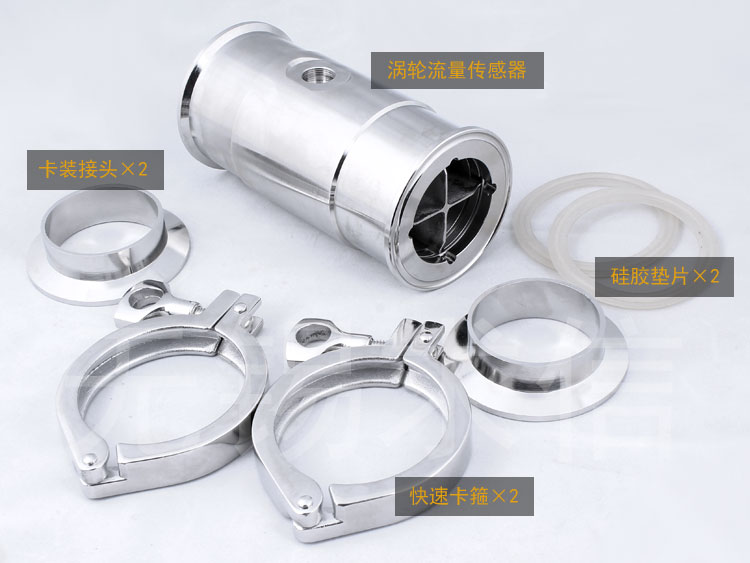

涡轮分解图

涡轮流量计的结构与工作原理

3.1结构

   涡轮流量计的结构如图1所示，它主要由壳体、前导向架、叶轮、后导向架、压紧圈和带放大器的磁电感应转换器等组成；

3.2工作原理

   当被测流体流经传感器时，传感器内的叶轮借助于流体的动能而产生旋转，叶轮即周期性地改变磁电感应系统中的磁电阻，使通过线圈的磁通量周期性地发生变化而产生电脉冲信号，经放大器放大后传送至相应的流量积算仪表，进行流量或总量的测量。

2、 外形尺寸及安装

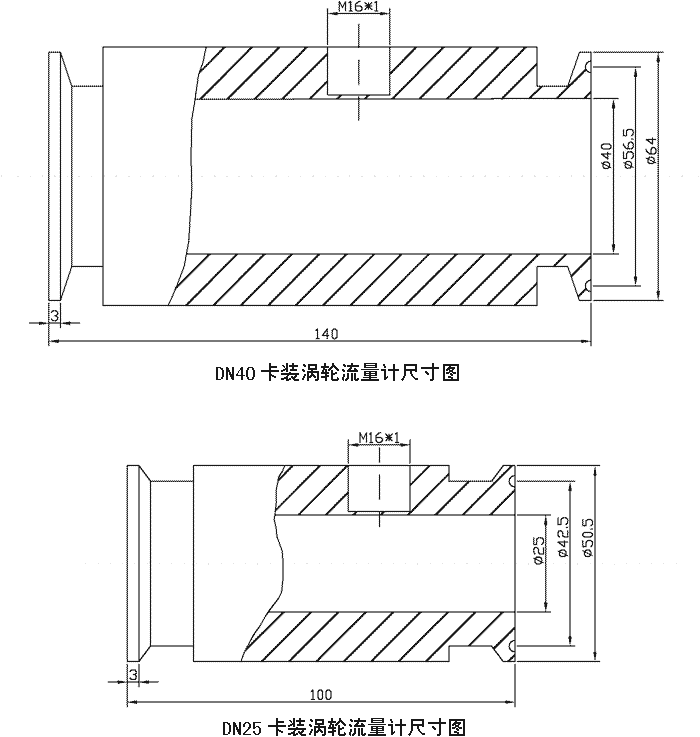

4.1外形尺寸

1、公称通径DN4~25（公称压力PN6.3Mpa 见图2，表3）

公称通径 DN（mm） 尺寸 G I(mm) L(mm) 重量（kg） 2、4、6 G3/8＂ 11 50 0.5 10 G1/2＂ 16 60 0.6 15 G1＂ 18 72 1.0 25 G1 1/4＂ 23 100 1.5

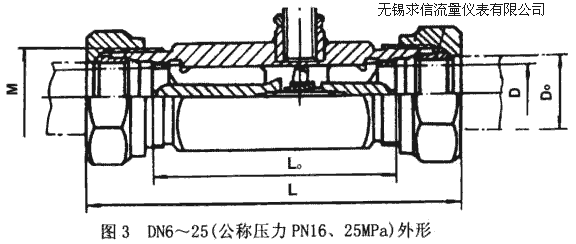

公称通径DN6~25（公称压力PN16、25Mpa 见图3，表4）

表4

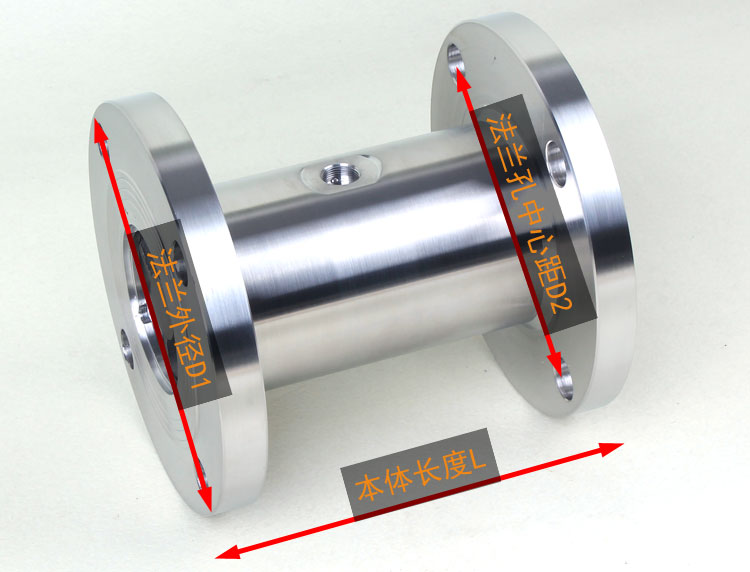

3、 公称通径DN40~300（见图4，表5）

   表5

注：1.法兰连接尺寸JB/T81-1994或JB/T79-1994

2.公称通径DN40~80，在公称压力PN1.6Mpa和PN2.5Mpa时，法兰连接尺寸DN100~200中，带括号者为公称压力PN2.5Mpa的法兰尺寸。DN250，300公称压力PN1.6Mpa。

3.一般出厂产品配公称压力PN1.6Mpa的法兰。
