高精度涡轮流量计(透平流量计)

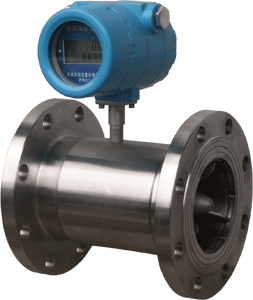

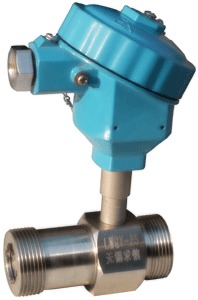

涡轮流量计图片集合

脉冲信号输出的涡轮流量计
远传信号输出的涡轮流量计
防爆输出远传涡轮表
    涡轮流量计有人翻译成透平流量计。LWGY型涡轮流量传感器是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。与我厂开发的XSJDL系列定量控制仪配套使用,可以对液体加料进行高精度定量控制。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的涡轮流量传感器可以应用于制药行业。
    一体化涡轮流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。电池采用长效锂电池, 单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上。
    一体化表头可以显示的流量单位众多,有立方米,加仑,升,标准立方米,标准升等,可以设定固定压力、温度参数对气体进行补偿,对压力和温度参数变化不大的场合,可使用该仪表进行固定补偿积算。

液体涡轮流量计技术性能

对于粘度较高的液压油,机油,小口径规格可以采用实流标定。

公称通径DN (mm) 流量范围(m3/h) 流体温度(℃) 公称 压力PN (MPa) 环境温度(℃) 相对湿度(%) 最大压力损失(MPa)
基本误差限±0.2%* 基本误差限 ±0.5% 基本误差限 ±1%
下限 上限 下限 上限 下限 上限
2A         0.03 0.15 -20~+120 6.3 16 25 40* -25~+55 ≤80
0.15
4A         0.04 0.25
0.12
6A         0.1 0.6
0.08
10A         0.2 1.2
0.05
15A     0.6 4 0.6 6
0.035
25A     1.6 10 1 10
40A     3 20 2 20 2.5
0.025
40B 2 20 2 20
50A     6 40 4 40
50B 4 40 4 40
80A     16 100 10 100
80B 10 100 10 100
100A     25 160 20 200 1.6或2.5
100B 20 200 20 200
150A     50 300 40 400
150B 44 400 40 400
200A     100 600 80 800
250A     160 1000 120 1200 1.6
300A     260 1600 180 1800

LWGY型涡轮流量传感器型号和规格代号表

型号

规格代号

说明

LW

涡轮流量仪表



G

传感器

  Q 气体


Y

液体

公称通径

-2

2mm(管螺纹G3/8)

-4

4mm(管螺纹G1/2”)

-6

6mm(管螺纹G1/2)

-10

10mm(管螺纹G1/2)

-15

15mm(管螺纹G1)

- 20 20mm(管螺纹G1)

-25

25mm(管螺纹G11/4)

- 32 32mm(管螺纹G11/2)

-40

40mm(法兰型)

-50

50mm(法兰型)

-80

80mm(法兰型)

-100

100mm(法兰型)

-150

150mm(法兰型)

-200

200mm(法兰型*或者插入式)

-250

250mm(法兰型*或者插入式)

-300

300mm(法兰型*或者插入式)

型式代号

A

精度1%

B

精度0.5%

C

精度0.2%*

输出信号 M 一体化液晶显示并带4~20mA电流输出
J 配套流量积算仪分体显示
S 配套流量积算仪分体显示并输出4~20mA
I 4~20mA电流输出
T 一体化液晶显示

P

脉冲输出

公称压力

C1

PN1.6MPa

C2

PN2.5MPa

C3

PN4.0MPa

C4

PN6.3MPa

C5

PN16MPa

C6

PN25MPa

C7

PN40MPa

防爆要求

/NE

不防爆

/EX

防爆等级dⅡBT4

温度范围

/NE

常温

/HE

120≥高温≥150℃

其他要求

/□

在订货时注明

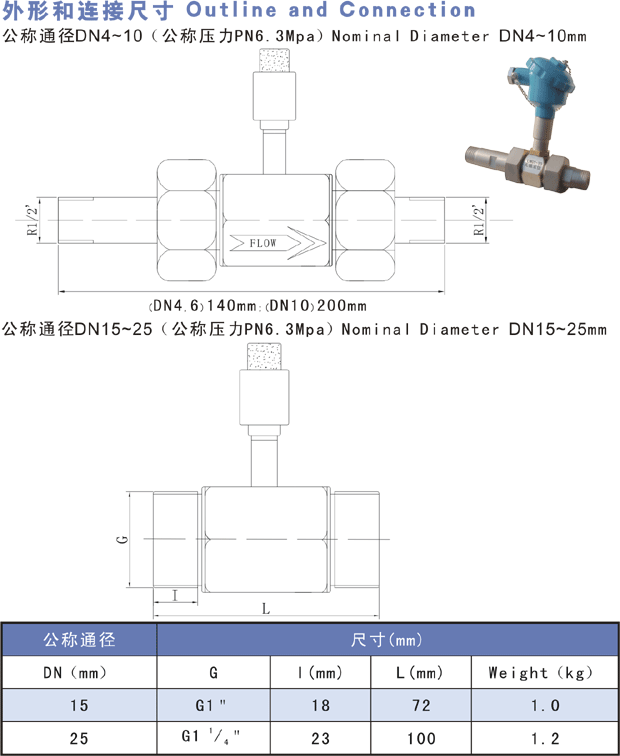

涡轮流量计的外形尺寸图
涡轮流量计的外形尺寸图

涡轮流量计
点击看大图
点击看大图


涡轮流量计在安装现场

涡轮流量计现场图片 一体化涡轮现场图片
涡轮流量计

  查看流量计详细资料请去资料下载专栏
