流体的压力

大气压力表压力绝对压力

    我们把垂直并且均匀作用在单位面积上的力定义为流体的压力.

式为 P=

式中P——流体作用压力;

    F——作用力;

    A——作用面积。

在国际单位制中,作用力F的单位是牛顿(N),作用面积A的单位是米2(m2),压力P的单位是牛顿/米2即帕斯卡(Pa)

在实际生活和生产中有不同的压力概念。

(1)大气压力:大气压力是地球表面上空气柱的重量所产生的压力。用符号PB表示,大气压力值随气象情况、海拔高度和地理纬度等不同而改变。

(2)表压力:测压仪表所指示的压力称为表压力,它是以大气压力为零起算的压力。用符号PG表示.表压力是通常工程中实用压力。

(3)绝对压力:是指不附带任何条件起算的全压力。即液体、气体和蒸汽所处空间的全部压力。它等于大气压力和表压力之和.用符号PA表示:

PAPGPB

(4)疏空压力:当绝对压力小于大气压力时,大气压力与绝对压力之差称为疏空压力,又叫真空压力、负压力。用符号PH表示:

PHPBPA

(5)差压(压力):两个相关压力之差,常用符号ΔP表示。

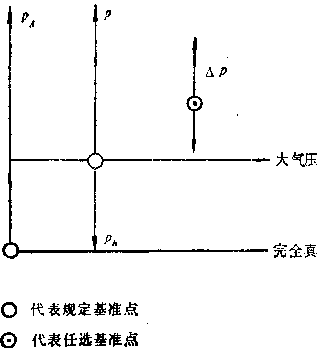

绝对压力、表压力、大气压力、真空压力和差压之间的关系可用下图表示。

陈上述压力概念外,流量计量中还常使用静压、动压的概念:

(6)静压:静压是指在流体中不受流速影响而测得的表压力值。例如:对于管道流动由管壁处所测压力,均为静压值。过去把用液柱高度表示的静压称为压头,用水往高皮表示

静压称为静水头。


绝对压力、表压力、大气压力和真空间的关系

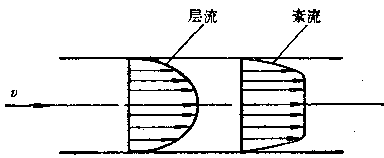

管内的流速分布图

(7)动压:动压是指流体单位体积所具有的动能大小。通常用1/2ρν2计算。

式中ρ——流体密度;

v——流体运动速度。

动压又称动压头。

流体的压力由各种测压仪表测定。常用测压仪表有弹簧式压力表、液体压力计等。

流体的压力是流量计量中一个极为重要的参数。差压式流量计就是利用测量节流件两端

的压力差来实现流量计量的.另外通过压力测量可知流量计的工作压力,进行必要的修正计

算,以确保流量计量的准确度。
