节流装置的计算

4．3．3混合气体的粘度，按下述方法求得．

低压气体混合物的粘度，可按下式计算：

式中：X1，X2，…，Xn——各组份的体积百分数；

l， 2，…， n——各组份的动力粘度．

    高压气体混合物的粘度，应先求出常压下的粘度，然后用假临界参数在图G—6上查得粘度的压力修正系数进行修正．

附录5

              节流装置的计算

1  量程比和最小雷诺数

    1．1由于M与 P^1/2并不严格地成比例，当一定 值的节流装置配以同一差压显示仪表测量管流流量时，其量程比(即允许测量的最大流量和最小流量之比)应为3左右，最大不超过4。

    1．2根据第5．8款规定，应按常用流量下的差压和雷诺数取 值和 值．但在雷诺数值较小时， 值的变化较大．因此，在被测流量偏离常用流量时，会引起附加误差．为了使这个附加误差不致太大，对已知的 值的节流装置最好在雷诺数较高的区域内使用．

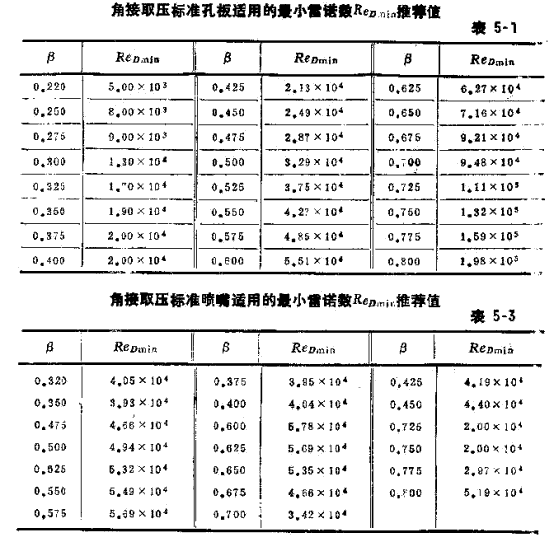

    1．3 值随ReD的变化情况与 值有关．在量程比为4的条件下．若今最大流量和最小流量之间所对应的 值的偏差不超过0．5％，则本规程规定的各种节流装置在不同 值下，其推荐适用的最小雷诺数值列于表5—1，表5—2和表5—3。

    2  管道内壁粗糙度的确定方法

2．1根据第28条的规定，管道内壁平均相对粗糙度K／D，应用实验方法先测出直管阻力系数之后，再用柯尔布鲁克公式确定，即：

式中： 一一直管摩擦阻力系数．

2．2确定直管摩擦阻力系数 值的试验方法如下：

2．2．1取内径为D的直管．使密度为 ，恒定平均流速为

的流体流过，测出在长度为L的两点间的流体压力损失 p，

或

式中： P——距离为L(m)的两取压点之间的直圆管内壁压力损失，Pa；

一－流过直圆管的流体密度(kg／m³)；

    D——直圆管内径(m)；

    v——管内平均流速(m／s)．

    2．2．2测量时的要求如下：

    a用来测量 p的差压计的精度不低于1．5级，其他有关参数的测量精度不低于±0．5％；

    b L应尽量大，最好30D一50D．在L长度上流体的流动已达到充分发展的紊流流速分布；

    c取压孔直径dp应在1mm左右，取压孔在管道内壁的出口应与管道内壁平齐，无毛刺，最好有半径为0．1dp的倒角．取压孔在从管内壁算起的不小于2dp的长度上应为等直径圆筒形，并与管道轴线垂直．

    d雷诺数ReD的值最好大于10⁵．

    3  管壁绝对平均粗糙度K值表

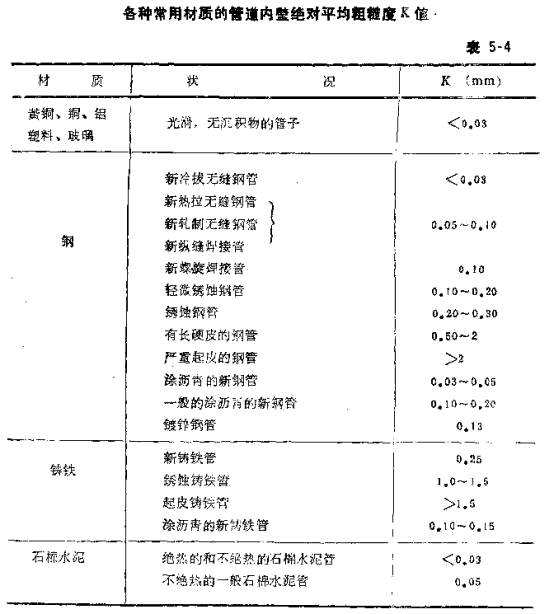

    限于条件，不可能对K／D值进行实测时．也可采用表5—4列出的不同管道材质的K值．

    4  节流装置的计算命题

4．1根据实际需要，节流装置的计算命题有两类主要形式：

    4．1．l已知管道内径，节流件开孔直径，取压方式，被测流体参数等必要条件．要求根据所测得的差压计算管流流量．

    4．1．2已知管道内径，被测流体参数和其它必要条件以及预计的流量范围，要求选择适当的差压上限，并确定节流件的开孔直径．

    这里对上述两类计算命题提出了具体计算方法，并在附录6中给出了遵循本附录4．1．2项命题的计算实例．

    4．2角按取压和法兰取压的计算方法不尽相同，各自需用的主要参数图表也不同．

    5  标准节流装置的计算任务书和实用公式

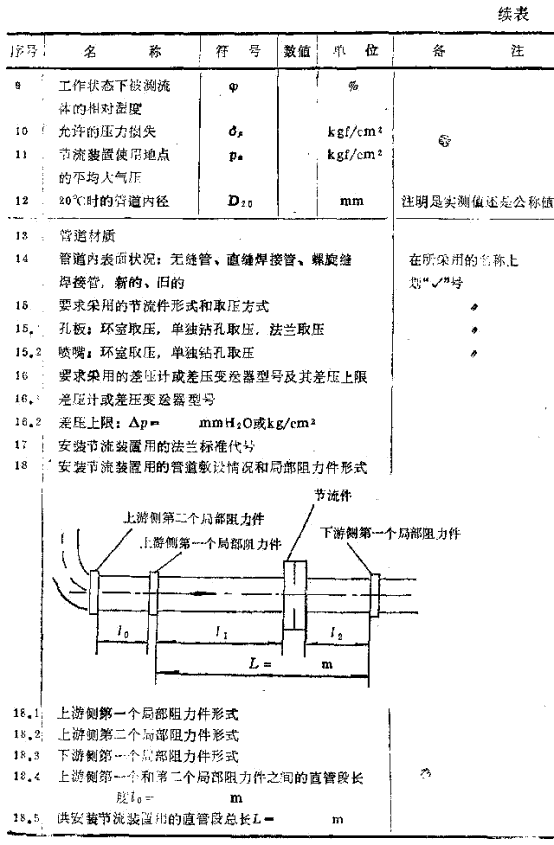

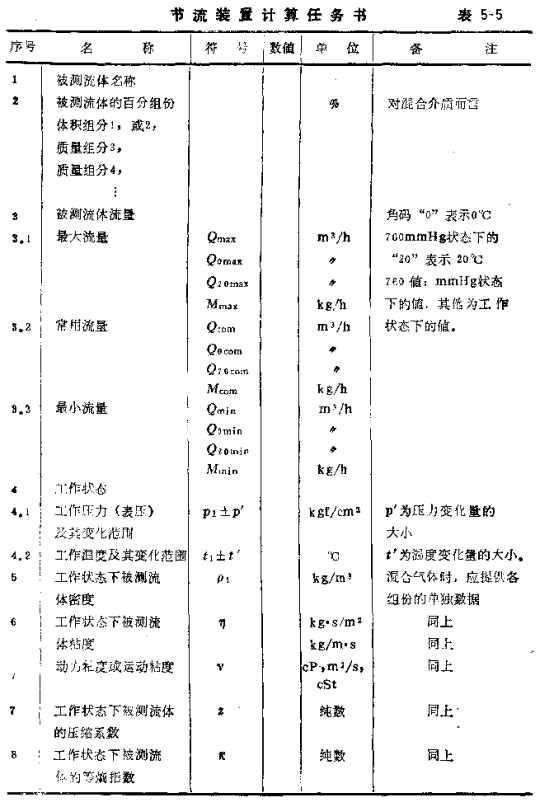

5．1节流装置的计算任务书，如表5—5所示．

    5. 2实用公式：

表5—6所列实用公式采用习惯用的工程单位制，且仅用于工业流量测量的节流装置计算．
