涡轮流量计检定规程
本规程适用于新制造、使用中和修理后的液体涡轮流量变送器的检定．对于测量气体的涡轮流量变送器，在附录中介绍检定方法．
涡轮流量变送器(以下简称变送器)分普通变送器和精密变送器两种。
1 变送器应合使用说明书，说明书上载明技术条件、 变送器的材质、精度等．精度应符合表1和表2的规定．
1.1普通变送器

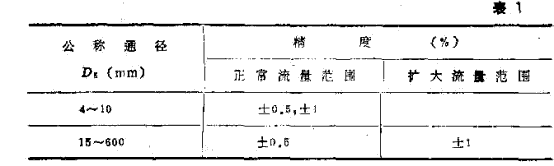

按仪表常数确定的变送器的精度见表1．
1.2精密变送器

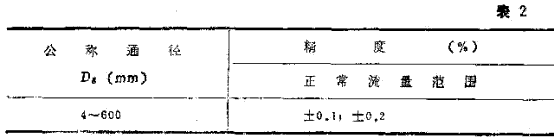

按仪表特性曲线确定的精密变送器的精度见表2．
2 变送器上应有标牌．标牌上注明制造厂、制造年月、型号、出厂号、公称通径等．要求单向流动时，变远器上应有流向标志
3变送器的输出频率应不低于20 Hz．
4变送器的输出电压应不低于10 mV．
5变送器的信号检测器感应线圈的电阻值应不超过3000
．
6变送器要水平安装．需要特殊安装姿式的变送器作为特殊情况处理。

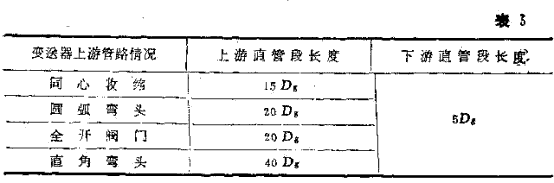

7变送器的上游和下游要安置必要的直管段或有同等效能的整流器(对精密变送器，要求本身带有直管段或整流器，作为一个整体进行检定和使用)．直管段的长度如表3．．
Dg为变送器公称通径
8 变送器与前、后直管段要同轴安装，密封垫不得突入管内．
9 检定时使用的液体要清洁，否则必须安装过滤器．
10 变送器整个管路的安排应能防止空气或蒸汽进入变送器，以保证变送器正确工作，否则必须安装消气器．
11 对于易汽化的液体，在变送器的下游应有必要的背压．背压的大小为最大流量下变送器压降的二倍加上最高检定温度下检定液体蒸汽压的1.25倍．
12 有必要测量液体温度时，要在变送器下游5Dg处安装温度计．温度计的误差应不超过0.3℃．
13 要用有屏蔽的信号电缆，并保证良好接地．
14 流量标准装置必须定期检定，并有检定合格证。
15 流量标准装置的精度至少应等于变送器精度的1／2．特别对普通变送器，要求至少等于变送器精度的1／3，在计算普通变送器精度时不计流量标淮装置的精度．
16 所用的标准器可以是秤、标准容器、标联体积管或标准流量计．不管选用哪种标准装置，在一次核定过程中要不使流量计停止运行，并且在每次检定开始和结束时能发出信号．
17 检定液体的蒸汽压低于大气压时，可以选用开放式的流星标准装置(检定液体与大气相通)；当检定液体的蒸汽压高于大气压时，必须选用密闭式的流量标准装置(检定液体与大气隔绝)．
18 检定液体的选择
18.1如果变送器用于粘度为1cst左右的液体中，可以选用水作为检定液体。
18.2如果变送器用于粘度大于1cst、小于15cst的液体中，也可以选用粘度在此范围内的检定液体(公称通径大于50毫米的变送器，可用水作为检定液体)．
18.3如果变送器用于粘应大于15cst的液体中，应在变送器实际工作条件下进行检定；或者选用其他检定液体，这种检定液体的粘度和密度与变送器工作液体的粘度和密度之差不得超过10％．
19 检定过程中液体的压力、温度应保持稳定．
20 检查被检变送器和检定系统是否符合1--19条的要求．
21 要用一台标准振荡器与变送器的传感线圈并联，以校核回路和脉冲计数器的正确性．
(一)新制造和修理后的变送器的检定（即仪表常数或特性曲线的检定）
A普通变送器的检定
22 普通变送器在正常流量范围的上限流量下至少运行30分钟后才可开始正式检定．
23 按正常流量范围，将全量程分五个流量(包括上限和下限流量)作一次单行程检定，每个流量下检定三次．
24 在检定过程中，根据需要测量流过变送器的液体温度tm（℃）表压力 Pm(Pa)和标准器里的液体温度ts(℃)、表压力Ps(Pa)以及检定的时间．如果是开放式的标准器，取Ps＝0．
25 计算仪表系数K(N／m3)
25.1标准体积管法
式中：
N一检定中测得的变送器的脉冲数(N)；
V一检定中读出的标准器体积(m3)；
s、
1一分别为标准器材料和检定液体的体膨胀系数(1／℃)；
Fs．F1—分别为标准器材料和检定液体的压缩系数(1／Pa)
式中：
D——标准体积管内径(cm)；
E——标准体积管材料的拉伸弹性模数（Pa）
e——标准体积管的壁厚(cm)．
25．2标准容器法(开放式)
式中的符号意义同上．
式(4)中其他符号的意义同上．
式(5)中：
M——标淮秤的指示值(kg)；
——被称量容器中的液体密度(kg／m3)
25．4标准流量计法
式中：
y。——流过标准流量11询液体实际体积(m3)，由标被流量计的
指示位按使用要求加以修正后求值
其它符号意义同上．
