电磁流量计清洗管道的连接、大口径传感器、传感器在地下污水管道中的安装

    图6－18 便于清洗管道的连接

另外，对于小口径传感器，由于其重量轻，可以直接安装在金属管道上。而较大口径的传感器，由于体积大，自身重，应落地安装，或者用支承架支撑。在用支承架的时候，还必须考虑支承架的固定和维修人员的活动空间。

       五、 大口径传感器的安装

   由于大口径管道在多数场合下是埋在地下的，因此大口径传感器在安装前应做好水泥地坑。图6－19所示是在给排水系统中常见的安装形式。水泥地坑应有足够的活动空间，侧壁埋有敷设电缆的钢管，上有盖板防止雨淋，下有泄水管以免坑内积水而使传感器侵水。为了拆装方便，传感器应放在垫脚上，且在下游侧装有活络的伸缩管。图6－20是电磁流量计在地下水泥管污水排放系统中的安装实例。

图6－19 大口径传感器的安装图

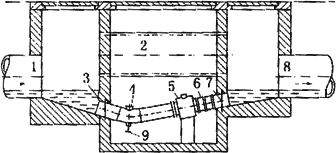

   图6－20 传感器在地下污水管道中的安装

   1－进水管；2－溢流；3－进水凸台；4－清洗孔；

   5－传感器；6－可拆卸部件；7－墙封；8－出水管；

9－排放阀
