流量传感器的安装

                   六、 聚四氟乙烯衬里传感器的安装

用聚四氟乙烯（PTFE）管材做的电磁流量传感器衬里，它与传感器测量管管壁一般不粘贴，因此，对真空负压是敏感的。管道内真空会抽瘪聚四氟乙烯衬里，使衬里呈波浪型拱起——典型的负压破坏形态，这样破坏了电极的密封，传感器就不能工作了。因此，PTFE衬里的传感器不能用于负压系统，也应尽可能避免安装在可能产生瞬间负压的地方。如传感器不应装在泵的吸入端；闸阀应装在传感器的后侧，如图6－21所示，前文图5－8也是一个产生负压的案例。有些PTFE衬里的传感器可承受一些负压，但与被测介质温度有关。因此，在运行时能经受得住的温度和真空度得最高值应参阅各制造厂的说明书，如表5－4。

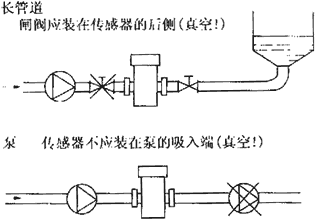

          图6－21 传感器安装

 另外，PTFE翻边面部分不应有损伤或被切掉，否则介质会流入衬里背面而损坏绝缘。为了保护衬里翻边，有些制造厂在有PTFE衬里传感器的两侧法兰上覆盖保护接地环，防止PTFE翻边遭受意外损伤，在安装时不应拆去。保护接地环的材料可根据测量流体的腐蚀情况选择。

众所周知，PRFE（冷态）在压力之下会变形。在安装时，法兰螺栓不可无限制地任意拧紧。如果螺栓拧得过紧，则PTFE蠕变会使法兰连接处发生渗漏，因此连接螺栓应该使用力矩板手上紧，连接螺栓最大收紧力矩应按制造厂说明书规定。表6－2为一例，可作参考。

                 表6－2  连接螺栓地最大收紧力矩
