第七节  输出信号超满度值检查和采取措施（1）

                 一、故障原因

输出信号超满度值的故障原因来自四个方面，即：传感器方面，连接电缆方面、转换器方面、连接于转换器输出的后位仪表方面。每个方面又各有多种原因，其主要如下所列：

   （1）传感器方面——电极间无液体连通，引入电干扰,但具有空管检测和报警功能设计的仪表，还常有空管致零功能，则不会出现本故障现象；

   （2）连接电缆方面——电缆断开，接线错误；

   （3）转换器方面——与传感器配套错误，设定错误；

   （4）后位仪表方面——未电隔离，设定错误。

                二、检查程序

如图7－7所示是检查输出信号超满度值的流程。检查首先是判别故障原因来自转换器之前（即流量信号上游），还是在转换器以及其后之后位仪表，然后按流程全面考虑作初步调查和判断，再逐项细致检查和试排除故障。流程所列检查项目顺序的先后原则是：（1）可经观察或询问了解毋须较大操作在前，即先易后难；（2）按过去现场检修经验，出现频度较高而今后可能出现概率较高者在前；（3）检查本身的先后要求。若经初步调查确认是后几项故障原因，亦可提前检查。

          三、故障检查和采取措施

本节分别讨论上述四个方面故障原因的检查方法和采取措施。

1．判别故障原因在转换器之前还是在转换器及其后之下位仪表

检查流程图第1项。故障在转换器之前，即在传感器和传感器/转换器之间的信号电缆（一体型电磁流量计信号连接线在仪表内部，一般极少出现故障）；之后即在传感器本身及其后积算器或流量计算机等下位仪表。

先在管系和流量传感器内通水，静止无流动状态下将转换器两信号端子和功能地或保护地端子短路，观察转换器输出信号是否到零。若能到零，则可初步判断故障在转换之前而不在转换器本身及后位仪表。下一步可先重点检查连接电缆和传感器（即流程图第2项），若不能到零，则检查重心应在转换器和后位仪表（即流程图第3、4、6、7项）。

2．确认信号电缆完好性和两电极均与液体充分接触

检查流程图第2项。若信号回路断开，输出信号将超满度值，因此本检查项目主要是核实流量信号回路完整通畅。信号回路包括电缆及其连接端子，流量传感器一对电极和电极间液体。除检查电路通断外，还应核实电缆型号，各接点的连接正确性，绝缘是否达到要求等。流量传感器电极未接触到液体（两电极均未接触到液体或一只电极未接触到），同样也断开了信号电缆，必须如图6－17所示将流量传感器改装到能充满液体位置，排除电极与液体未接触的原因。

3．复核转换器值的正确性，核查零点和满点

检查流程图第3项。分离型电磁流量计出厂时，一般转换器和传感器按合同规定口径、流量及设定参数实流校准，传感器和转换器必须一一对应。因此，先检查配套是否正确，再检查转换器仪表常数和各参数是否符合，然后再用模拟信号器复查零点。一体型仪表毋需检查本项。

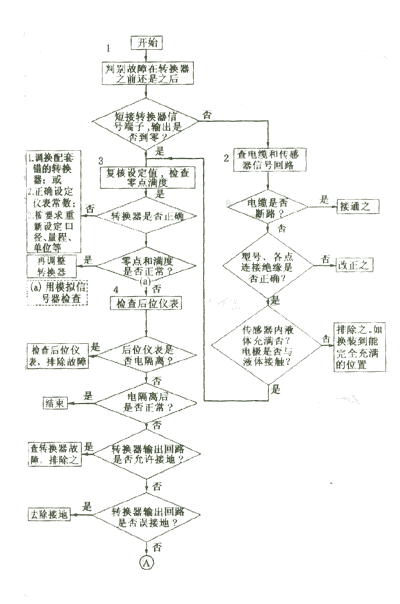

      图7－7 电磁流量计输出信号超满度值检查检查流程
