附装异径管压力损失

若待测管道流速偏低,加装渐缩/渐扩异径管如图C.1选择较小口径电磁流量计,以适应其流速范围。

               图C.1  渐缩/渐扩异径管

总的压力损失

         Pa

式中          ——流体密度,kg/m3;

  ——分别为渐缩管、流量传感器、渐扩管的压力损失,Pa;

——分别为渐缩管、渐扩管的阻力系数,查图C.2和图C.3;

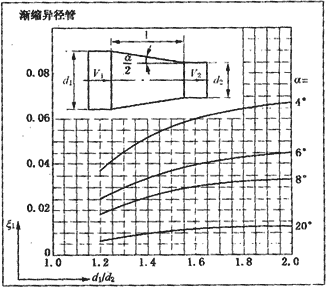

          图C.2渐缩异径管阻力系数

——流量传感器的阻力系数,一般为0.02;

V1,V2——分别为管道、流量传感器的流速,m/s。

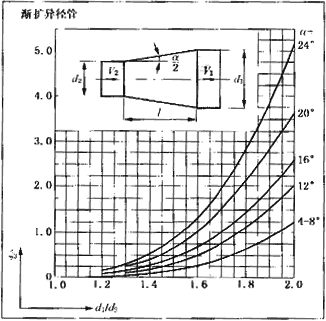

         图C.3 渐扩异径管阻力系数
