电磁流量计典型的精确度包络线

8.2二次装置

8.2.1必备的数据

下列数据应印制在铭牌上:

a)仪表型式和系列编号;

b)供电电源:电压、频率和功率;

c)输出信号;

d)极限负载阻抗。

8.2.2任选的数据

可选择性地提供下列数据:

a)外壳防护等级。

注:若铭牌尺寸允许,如商标、制造日期等附加说明亦可包括在内。

9 校准和试验条件

9.1湿式校准

校准系数应在参比(公称校准)条件下(见9.2)在试验装置上用水的湿式校准来确定。进行校准的这一条件应使该测量可追溯到国家基准或国际基准,因而,校准是针对已知的不确定度。例如,GB/T17612和ISO8316给出了适用的校准方法。GB/T18659也给出了用于电磁流量计的评定方法。

当一次装置太大,不能安装在制造厂的试验装置上时,或者试验装置流量不够,则可以使用另一个更大的流量试验装置。如果这样做不可能时,则可利用用户的容器或贮水池进行现场校准,或者用这系统中另一个参比流量计进行比对。总不确定度应按第10章中的规定予以确定。

通常称为“干式校准”的基于磁感应强度测量和基于物理尺寸计算一次装置信号的方法不属于本标准范围。

9.2 公称校准条件

公称校准条件是校准时应具备的那些条件。这些公称校准条件应由制造厂加以规定。为了比对的目的。流量计应在GB/T18659规定的环境范围和流量条件下试验。

倘若流量计已达到热平衡,当影响量保持在制造厂规定的工作极限之内,通常可设想它们对流量计计量特性的影响可以忽略。

9.3结果的解释

9.3.1参比精确度包络线

制造厂应提供工作条件的范围,以及它们对性能的影响。欲知评定流量计性能的有关内容的详情应参阅GB/T18659。

现行的作法是对指定的流量范围上规定一个参比精确度包络线。典型的参比精确度包络线如图7所示。

9.3.2参比条件下的精确度

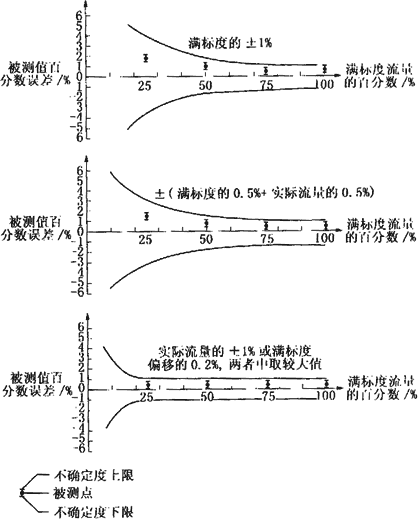

               图7  典型的精确度包络线

在参比条件下流量计的精确度是由流量计信号和体积流量测量中随机的和系统的不确定度之合成确定的。第10章给出了不确定度分析的摘要。

每一数据点不确定度的上、下限应在制造厂提供的精确度包络线(图7)以内。

9.3.3偏离参比条件

偏离参比试验条件可能影响流量计性能。虽然这些影响通常在二次装置中得到补偿,但制造厂也应为每个影响量规定的一个误差极限。

9.4压力试验

根据需要,一次装置或测量管应经受适当的压力规范标准的试验。

10 不确定度分析

流量测量的不确定度的计算应按有关国家标准或者ISO/TR5168规定进行。然而,重温某些基本原则,并给出这些原则应用于电磁流量计测量的方法是有用的。ISO/TR7066-1及ISO7066-2给出了对专用校验装置或来自用户流量测量装置数据的曲线的拟合。
