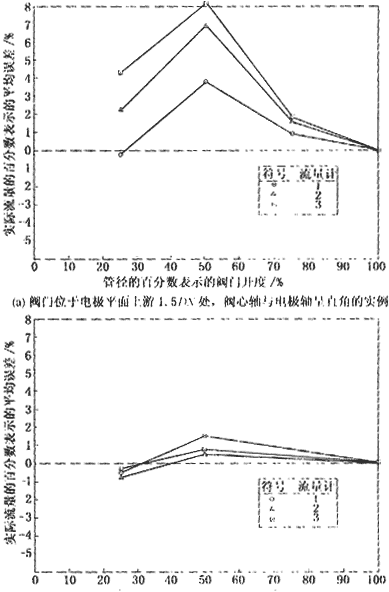

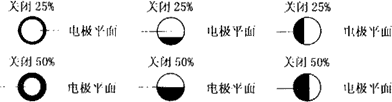

电磁流量计上游闸阀的典型管路布置、闸阀对三台DN500流量计的影响、环形或弓形测定进口流量计响应的影响 5.2.2液体电导率 液体电导率变化的测量应在3个不同电导率上测定，其中包括制造厂规定的极限值。其影响以输出量程的百分数表示。 注：只有在液体的电导率小于5mS/m（50 5.2.3流速分布 当电极平面上的流速分布出现与初始校准时的流速分布有很大差异时，电磁流量计的校准可能呈现偏移。一次装置上游管道部件的配置是产生特有速度分布的因素之一。下面提出的试验是建议用来研究流量计对来自一些非常普通的管道部件所产生的速度分布的响应，这些管道部件在实践中容易找到。为了在紧邻被试流量计上游形成实际的流速分布剖面，建议按ISO 3966的要求进行流动测绘。 在5.2.3.1至5.2.3.3中所描述的各试验点的结果可用与该点上参比流量的百分数偏差来表示。参比条件下的流量一般应从流量计安装在同一口径的长直管段上用在线湿式校准获得。 5.2.3.1渐缩管 试验的进行应首先把带有一段同轴管段渐缩管直接安装在紧邻流量计的上游侧的法兰上，而其次渐缩管应在离电极平面上游5DN的地方。渐缩管直径应从2DN逐渐缩小到1DN。对于较小直径的管子，虽然推荐使用3DN长度的渐缩管，但若有关各方都同意的话可使用在市场上有供应有其他长度的部件，但要测量它的尺寸，并记录到试验报告中。 应对渐缩管出口处的内径与流量计进口处的内径做比较测量，而且每一处至少要在两个相互垂直的位置上测量。这一试验的目的是要保证渐缩管出口处的内径与流量计进口处的内径在允许公差范围内相匹配（见4.2.1）。 应记录在流量计的流量范围内每个推荐的试验点上的试验读数（见4.9）。 在特殊场合下，如果偏心渐缩管（或有阶梯的收缩管）在实践中常被使用的话，可能不得不使用这种渐缩管进行试验。在这种情况下对渐缩管的构造要详细说明，测量尺寸并记录到试验报告中。 5.2.3.2上游阀 应进行一系列试验，首先将闸阀装在离电极平面2DN的上游处（若流量计长于4DN，则装在紧邻流量计上游侧的法兰处），然后再装在离电极平面5DN的上游处（见图9）。在这两种情况下，应对两种闸阀的安装状态进行试验： a)它的心轴与电极轴线的虚线相互垂直。 b)它的心轴与电极 轴线相互平行（指具有一对水平电极的情况）。 应对这两种试验配置进行研究。首先用上游阀当作扰动液体流动的模拟器来控制流量，然后将上游阀分别固定在25％和50％闭合位置上。在后一种布置方式下，用校验装置管线中的下游阀来控制流量。取得试验结果。 在这些试验过程中，在阀门处的管道压力要保持足够大，以避免产生空化的危险。 在所有试验方案中试验点的确定应根据至少四个位置得到，这四个位置足以代表有限的试验方案和（或）为设备的能力所允许的流量范围（见图10（a）和图10(b)）。 图9 上游闸阀试验的典型管路布置 注：应注意上面的管道布置仅为方便地检查扰动的影响。由于控制阀下游流速分布的畸变会引起校准结果的偏移，所以不推荐的流量计的上游装控制阀。流速分布的畸变通常是严重的，且是流速和阀门开度的函数。若在流量计的附近必须装有一个控制阀的话，它应装在流量计的下游对校准的影响可以忽略不计的地方。 5.2.3.3圆弧弯头 另外一种管路布置，即在上游使用一个或两个弯头，如表4所示，后文有简单介绍。选择管道部件的试验布置须经有关各方的同意，即要流量计制造厂/供货方、购买方和实验室各方的同意。 注：除非另有说明，电极平面一般指垂直于管道轴线的含义有一对电极的平面。 a)一个弯头 应对流量计做一系列的试验，首先将圆弧弯头（其尺寸r=1.5DN，r是弯头的半径）装在紧邻流量计上游侧的法兰上，其次是装置离电极平面5DN的上游处。 b)两个弯头 进一步的系列试验是：在两个相互垂直的平面内装有两个紧邻的弯头。首先将它们安装在紧邻流量计上游侧的法兰上，其次是装在离电极平面5DN的上游处。 对每种试验布置，都应记录在流量计流量范围内每个试验点的读数。对于所有的试验，应在数据单上记录弯头的平面相对于二电极中心径向相连虚线的方位，最好用草图的形式表示出有关的数据。 管径的百分数表示的阀门开度/％ (b)阀门位于电极平面上游5.5DN处，阀心轴与电极轴呈直角的实例 图10上游闸阀对三台DN500电磁流量计的影响实例（根据实际数据） 注：应该认识到，对于大口径管路做这样的实验费用是很高的，对于直径大于DN100的试验流量计，若供购双方同意，可采用其他比较经济的扰流器，例如，可以使用环状或弓形遮板（见图11）。 图11 环形或弓形遮板用于测定进口流量扰动对流量计响应的影响
|
||||||||
）时才必须考虑这一试验。
 |
 |
|
