6.1.5  脉动流流量测量的几个实例(续1)

  在设计蒸汽(气体)阻尼器时,两个气容容积大小和限流管内径的设计是关键,因为容积太小,阻尼效果不好,而容积做大,效果好了,但体积和成本均增大。限流管的内径也如此,管径取得太大,阻尼效果不佳,而管径取得太小,阻力大,压损大。因此需合理计算。

  文献[3]给出了不同流量条件下阻尼器的尺寸,如表6.2所示。该资料中计量单位为英制,表6.2中已换算成公制。

                    表6.2 阻尼器尺寸

流量qs/ 100m3/h

罐直径D1/mm

阻尼管直径D2/mm

长度L/mm

35

35">~127

1t;">~200

400

600

750

38

50

80

950

850

1000

例4&nbt;">搅拌器桨叶旋转引起的脉动及其克服

江苏仪征某化工厂,母液如图6.12所示,经FT-377电磁流量计从前一设备送向母液罐,仪表投入运行后,流量示值以固定频率上下跳动。现场检查前后直管段长度及接地等安装条件均符合要求,未查出原因。一次偶然机会,母液罐内的搅拌器停止运转,这时流量示值稳定。经进一步检查发现,此搅拌器是侧壁安装,而且其位置距安装流量计的进料管管口仅1m左右,很明显是搅拌器桨叶以固定的周期翻起波浪,使得进料口处的阻力周期变化导致管内流体脉动。电磁流量计出口端到容器壁的距离D1太近,仅约1.5m,使流量计出口流速不稳,流量示值产生有规则的摇摆。后将流量计改到B位置,远离原安装位置约10m,流量计示值趋稳定。

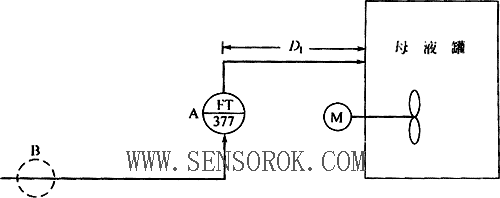

                     &nbt;">图6.12  电磁流量计FT-377安装示意

  本例中所说的流动脉动对仪表积算总量影响还不大,因为搅拌器桨叶引起的脉动频率较低,其数值远远低于所选电磁流量计的激励频率,所以尽管流量示值大幅度周期性摆动,但其准确度并无明显变化,其影响仅仅是示值难以读数和DCS中趋势曲线无法制作。

   例5  T形管道引起的脉动及其克服

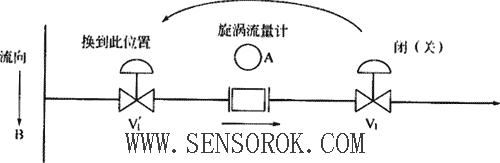

横河公司在其漩涡流量计选型资料中介绍,由图6.13所示的T形管道而引起的脉动压力,要对漩涡流量计产生干扰。当图中的阀门V1关闭时,流体循B方向流动,对流量计A来说,流量为0,但由于该脉动压力被流量计中的传感器检测到,以致流量计产生“假流量”输出,出现所谓的“无中生有”现象。该公式建议将V1的位置pan> 1位置,这pan> 1关闭,能将脉动压力完全阻断,从而消除“无中生有”现象pan> 1保持一定开度时,pan> 1的节流作用,对脉动压力有一定的衰减效果。当然,流量计的安装位置如有可能,应尽量向下游移,远离脉动源,上述衰减作用会更显著。

总之,脉动流体对流量测量仪表的影响是个十分复杂的问题,有时只感到流量示值误差大,并未察觉是流动脉动的影响,也为察觉脉动的存在,上述几例属于比较简单的情况,可通过阻尼或消除脉动源,使问题得到解决。另外还有一些问题需要去研究和解决。
