7.3 通用流量演算器 7.3.1 用途和特点 FC6000型通用流量演算器是一种通用性较强,功能较丰富的多用途流量演算器,除了常规的流体温度补偿、压力补偿、密度补偿、温度压力补偿之外,该仪表还有以下功能。 ① 对一般气体的压缩系数Z进行补偿; ② 对天然气的超压缩系数Fpv进行补偿; ③ 对流量系数非线性进行补偿; ④ 对差压式流量计 的可膨胀性系数进行补偿; ⑤ 对蒸汽密度进行查表并进行相应的补偿; ⑥ 对湿气体的干部分流量进行测量。 仪表中的海量存储器能依次存储11520组最新历史数据,有利于计量管理中查阅和电话抄表。 7.3.2 硬件结构 图7.8所示的硬件结构,其过程通道除了流量信号输入通道外,还有流体温度和压力输入通道。

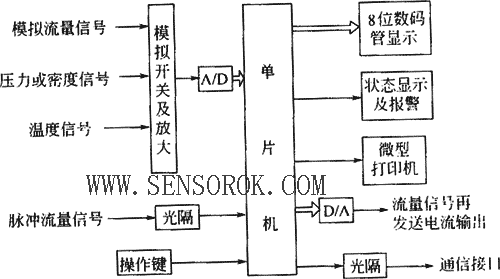

图7.8 FC6000型通用流量演算器硬件结构框图 7.3.3 信息流程 图7.9所示的信息流程,示出了实现其主要功能的信息传送关系和信号处理顺序。
图7.9 FC 6000型仪表信息流程
|
|
