PLC在啤酒废水处理控制系统中的应用2004年9月(2)

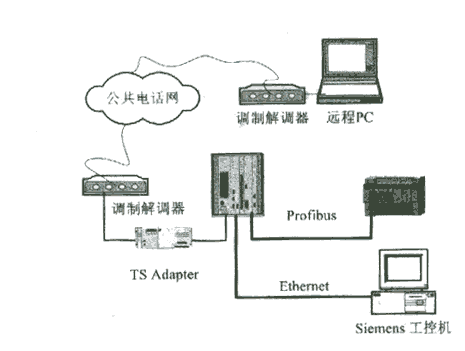

                               图2  系统网络结构图

   本系统的配置具有实际使用性能合理、通信速率、性价比高的特点。在配置了TS  Adapter后,系统的远程服务具有明显的优势,便于系统的维护和修改,特别适合应用于缺乏技术骨干力量的企业中。

2.3 PLC啤酒污水控制系统的几个特点

   通过PLC程序来完成啤酒废水处理系统的自动控制,通过上位机实现对现场参数的监控、调整。这种控制方式虽然在实际应用中已经得到广泛的应用,但在具体项目中的应用却各有特点。一个系统要达到良好的控制效果,关键是控制系统的程序要适应各种现场条件的变化,适合具体的工艺需要。

2.3.1 季节性流量变化控制

在啤酒生产中,由于产量与季节有很大的关联性,其结果造成污水处理的负荷量,在一年中发生很大的波动。这是季节性污水处理与城市污水处理有着明显区别的地方。由于啤酒污水处理的关键是需要保证在厌氧、好氧处理中的活性污泥的能力。当污水负荷发生变化时,适当控制调节每天进IC塔处理的污水量,通过PID调节废水进入阀的开度,进行总量控制。在污水流量增大时,满足最大日处理要求;流量减少时,保证维持活性污泥的基本需要。

2.3.2 IC塔的污水流量控制

进IC 塔的污水流量控制,是本控制系统的一个比较关键部分。由于进水水质、进水流量等参数变化,污水在各个处理阶段的条件、时间等都需要发生相应的变化。

系统中,将进入IC塔的污水流量控制与预酸化罐的液位或产生的沼气流量等参数相关联。这是一个可选择的控制条件。在预酸化罐的液位介于高和低之间,进IC塔的废水流量设定值等于正常流量设定值。流量、液位控制曲线如图3所示。预酸化罐液位的设定值(液位低低、液位低、液位高、液位高高)和废水流量的设定值(最大流量设定值、正常流量设定值、最小流量设定值)用于计算流量设定值。该计算公式是 ,其中: 代表流量; 代表液位。由图3可知,可以通过预酸化罐液位,求出进IC塔废水流量设定值,再通过PID调节IC进水调节阀的开度,使得IC塔的进水流量接近并等于设定流量,从而达到控制IC塔每日进水流量的目的。

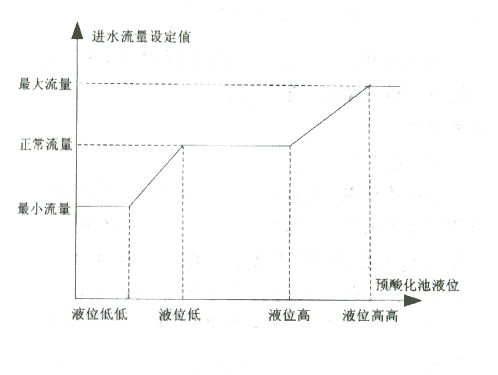

                       图3 流量/液位控制曲线

2.3.3 沼气流量控制

在IC塔中产生的沼气、受到IC塔中的温度、厌氧污泥量和进水污泥水质等各种参数的变化而变化,产生的沼气是一个波动的过程。因此沼气流量的积算,与普通流量积算有很大的区别。本系统中主要采用软件数字积算方式进行处理,使调节控制过程的性能达到预期的要求。

3 上位机监控系统的设计

采用西门子公司Wincc5.0实现系统的上位机监控,Wincc提供强大的项目组态功能,其模块化的设计方法,极大地提高了项目设计的效率。同时Wincc对数据库的存取对用户是透明的,应用程序可使用标准的ODBC/SQL接口访问WinCC数据库,如有必要也可使用API应用程序接口连接数据库。这意味着所有Windows的应用程序,不管是运行在同一台计算机上还是在一个网络终端上,都可以直接访问WinCC数据库。其它的客户机系统,如运行在Unix上的数据库Oracle、In-formix或Ingres,也可使用数据库查询语言SQL和相应的连接工具软件连接WinCC数据库。并且WinCC系统中集成了OPC接口,可以非常方便地用于连接其它符合OPC规范厂商的控制器驱动程序。

上位机监控系统由主监控画面、分监控画面、设备操作画面、参数设置、历史趋势、故障报警及运行人员操作记录组成。为了能形象地反应现场设备的运行情况,采用动、静结合及平面和立体相结合的方式,建立上位机监控画面。监控画面直观、实用、美观。用户可以实时监视和控制整个工艺流程的设备运行情况、主要工艺参数,并可通过人员操作记录文件,管理人员可以查询何人、何时、所做的任何操作,便于事故负责分析和方便管理。

4  结束语

   该系统从2003年6月设计调试完成并投入运行至今,系统稳定,工作可靠,使用方便,自动化程度高,减少了运行人员,提高了企业效率.同时在现场维护,设备调整及程序远程修改等方面,体现了一定的优越性,得到了用户的好评.
