智能电磁流量计
LDB智能电磁流量计主要特色功能：
★无任何管道阻流部件，压力损失可忽略不计。
★只要是导电的介质基本都可以测量流量。
★多参数显示：显示流量、流速、介质电阻值等参数。
★可根据用户需要在线更改流量量程。
★测量精度高，测量范围宽，只需要满管，自流介质也可以计量。
★电磁流量计可检测正向和反向流量、以及差值流量。
产品分类
联系方式
电话：0510-85880621 85875699
热线：13621518862
售后：13405784170
售前咨询
产品资讯及下载
产品介绍安装与使用电磁流量计选型工作原理产品问答
电极材质和衬里材质
 SUS316L不锈钢电极 |
 钛电极 |
 钽电极 |
 四氟衬里示意图 |
 橡胶衬里示意图 |
 PO衬里示意图 |
电磁流量计主要技术参数
|
电磁流量计外形尺寸图
DN（mm） |
L（mm） |
D（mm） |
D1（mm） |
N×Φd |
重量（kg） |
15 |
230 |
95 |
65 |
4×14 |
|
20 |
230 |
105 |
75 |
4×14 |
|
25 |
230 |
115 |
85 |
4×14 |
|
32 |
230 |
140 |
100 |
4×18 |
|
40 |
230 |
150 |
110 |
4×18 |
|
50 |
230 |
165 |
125 |
4×18 |
|
65 |
230 |
185 |
145 |
4×18 |
|
80 |
230 |
200 |
160 |
8×18 |
|
100 |
230 |
220 |
180 |
8×18 |
|
125 |
280 |
250 |
210 |
8×18 |
|
150 |
280 |
285 |
240 |
8×22 |
|
200 |
310 |
340 |
295 |
8×22 |
|
250 |
360 |
395 |
350 |
12×22 |
|
300 |
460 |
445 |
400 |
12×22 |
|
350 |
460 |
505 |
460 |
16×22 |
|
400 |
460 |
565 |
515 |
16×26 |
|
450 |
460 |
565 |
515 |
20×26 |
|
500 |
600 |
670 |
620 |
20×26 |
|
600 |
600 |
780 |
725 |
20×30 |
|
700 |
700 |
895 |
840 |
24×30 |
|
800 |
800 |
1015 |
950 |
24×33 |
|
电磁流量计安装注意事项
电磁流量计流速、流量和口径的选择
电磁流量传感器的口径应根据流速、流量和口径来合理选择，并非一定要与工艺管道同口径。一般工业管道输出水等粘度不高的流体，流速一般设计在经济流速1-3m/s之间。电
电磁流量计测量范围很宽，可以在0.5m/s到10m/s的范围内选用，上限流速对电磁流量计在测量原理上并无限制，但实际生产应用中，液体的流速很少会有超过7m/s的情况，达到10m/s的更是非常罕见。测量下限流速一般为0.5m/s。
对于易粘附、沉淀、结垢的流体的流量测量，应选用流速大于2m/s，最好提高到3～4m/s以上，以在一定程度上起到自清扫管道的作用。并且安装时最好采用流体自下而上的方式。
对于含有颗粒的磨蚀性较大的介质（如水泥浆、陶土等），常用流速应小于2m/s，以降低对衬里和电极的磨损。
电磁流量计选型编码 |
|||||||||
| 产品分类 | 口径 | 组合 | 电极材质 | 输出 | 衬里材质 | 电极数 | 通讯 | 接地环 | 上限流量 |
LDB-智能型 LDC-插入式 |
(mm) | S-一体型 L-分体型 |
M:Mo2Ti T:钛 D:钽 H:哈式合金 |
0：无输出 1:脉冲输出 2:4-20mA |
X:橡胶 F:四氟 P:聚乙烯 |
2：普通2电极 3：带接地电极 |
0：无通讯 1：RS485 2：RS232 3：Modbus 4：Hart |
0:无 1:不锈钢
|
20mA对应的上限流量，(单位立方米/小时) |
电磁流量计选型实例1：
测量介质为20%浓度盐酸，管道材质为衬塑管道，管道口径为DN50，显示方式为一体型，输出信号4-20mA对应上限流量20立方。
选型说明：因为测量介质为稀盐酸，接液部分衬里选择为聚四氟乙烯，电极材质选择为钽电极。因为管道接液材质不导电，故选择三电极配置方式。
选型编码为：LDB-50SD2F300-20
电磁流量计选型实例2：
测量介质为处理后排放污水，管道材质为塑料管道，管道口径为DN200，显示方式为分体型，输出信号4-20mA对应上限流量150立方。
选型说明：因为测量介质为污水，接液部分衬里选择为橡胶，电极材质选择为不锈钢电极。因为为管道接液材质不导电，故选择三电极配置方式。
选型编码为：LDB-200LM2X300-150
电磁流量计选型实例3：
测量介质98%浓硫酸，管道材质为碳钢管道，管道口径为DN80，显示方式为分体型，输出信号4-20mA对应上限流量60立方。
选型说明：因为测量介质为浓硫酸，接液部分衬里选择为聚四氟乙烯，电极材质选择为不锈钢电极。因为为管道接液材质导电，故选择两电极配置方式。
选型编码为：LDB-80LM2F200-60
电磁流量计口径和流量范围一览表
公称通径 |
流量下限（m3/h） |
流量上限（m3/h） |
可测流量下限（m3/h） |
可测流量上限 （m3/h） |
15 |
0.3 |
1.8 |
0.06 |
9 |
20 |
0.6 |
3.6 |
0.12 |
18 |
25 |
0.9 |
5.4 |
0.18 |
27 |
32 |
1.5 |
9.0 |
0.3 |
45 |
40 |
2.0 |
12 |
0.5 |
75 |
50 |
3.5 |
21 |
0.7 |
105 |
65 |
6.0 |
36 |
1.2 |
180 |
80 |
10 |
60 |
2 |
300 |
100 |
15 |
90 |
3 |
450 |
125 |
20 |
120 |
5 |
750 |
150 |
30 |
180 |
7 |
1050 |
200 |
60 |
360 |
12 |
1800 |
250 |
90 |
540 |
18 |
2700 |
300 |
130 |
780 |
26 |
3900 |
350 |
180 |
1080 |
35 |
5250 |
400 |
220 |
1320 |
46 |
6900 |
450 |
280 |
1680 |
58 |
8700 |
500 |
350 |
2100 |
71 |
10650 |
600 |
500 |
3000 |
102 |
15300 |
700 |
700 |
4200 |
140 |
21000 |
800 |
900 |
5400 |
180 |
27000 |
电磁流量计常用电极材料以及适用范围 |
|
电极材料 |
特点及使用范围 |
耐酸钢1Cr18Ni9Ti |
主要用于生活工业用水、原水、下水、废污水，稀酸、稀碱等弱腐蚀性酸、碱、盐等液体 |
哈氏合金B |
适用于低浓度盐酸等非氧化性酸和非氧化性盐液 |
哈氏合金C |
适用于常温硝酸。其他氧化性酸，氧化性盐液等 |
钛 |
耐腐蚀性略优于不锈钢 |
钽 |
具有和玻璃类似的优越耐腐蚀性能 |
铂、铂铱合金 |
几乎对所有酸碱液耐腐蚀 |
碳化钨硬质合金（YG8） |
适用于浆液，可降低浆液噪声。 |
导电橡胶、导电氟塑料 |
低噪声电极材料，可抗浆液和流动噪声 |
电磁流量计工作原理：
根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感生电势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的长度L及导体的垂直于磁场的运动速度u成正比。如果B，L，u三者互相垂直，则e＝BLu。

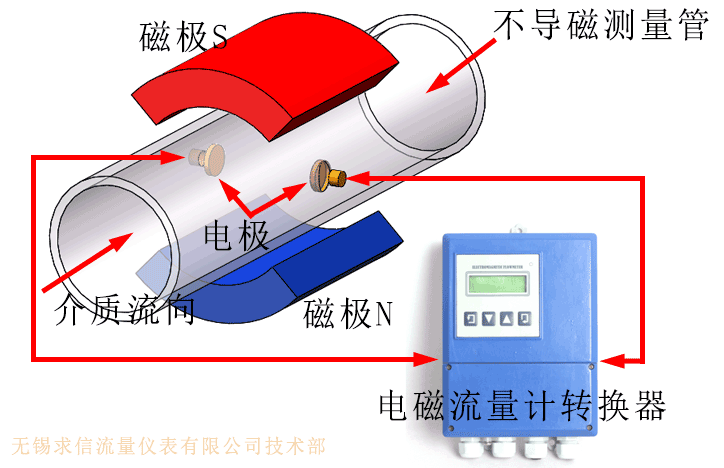

与此相似，在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D的不导磁管道，当导电液体在管道中以流速v流动时，导电流体就切割磁力线．如果在管道截面上垂直于磁场的直径两侧安装一对电极(如上图)，则可以证明，只要管道内流速分布为轴对称分布，两电极之间也将产生感生电动势：
e＝kBDū
式中，
ū——为管道截面上的平均流速，m/s；
k——常系数，无量纲；
D——测量管直径，m；
B——磁感应强度，T。
由此可得管道的体积流量为：
qv=
=
由上式可知，当测量管结构一定时，体积流量qv与比值e/B成正比，而与流体的状态和物性参数无关，测量比值e/B即可得到体积流量值qv。当磁感应强度B为恒定值时，体积流量qv与感生电动势e成正比。
B是直流磁场或正弦波交流磁场或其它类型磁场的磁感应强度。它由电磁流量计的励磁系统提供。励磁系统可以给电磁流量传感器提供多种形式的磁场波形。不同的磁场波形，直接决定了电磁流量传感器工作磁场的特征，也基本上决定了电磁流量计流量信号的处理方法，对电磁流量计的工作性能有很大的影响。
部分液体介质的电导率 |
|||||
液体名称 |
电导率 |
液体名称 |
电导率 |
液体名称 |
电导率 |
石油 |
5×10-17 |
乙酸（99.7%） |
4×10-3 |
硝酸（31%） |
8×10-1 |
橄榄油 |
2×10-15 |
乙酸（40%） |
1×10-3 |
硝酸（26%） |
5×10-1 |
甘油 |
6×10-8 |
乙酸（0.3%） |
3×10-2 |
硝酸（6.2%） |
3×10-1 |
丙酮 |
2×10-8 |
硫酸（99.4%） |
8.5×10-3 |
氢氧化钠（50%） |
8×10-2 |
甲醇 |
7.2×10-7 |
硫酸（97%） |
8×10-2 |
氢氧化钠（10%） |
3.1×10-1 |
液氨 |
1.3×10-7 |
硫酸（50%） |
5×10-1 |
氢氧化钠（4%） |
1.6×10-1 |
蒸馏水 |
10-5～10-6 |
硫酸（10%） |
6×10-1 |
氢氧化钠（2%） |
8.6×10-2 |
自来水 |
1×10-4 |
盐酸（40%） |
5×10-1 |
食盐水（25%） |
2×10-1 |
海水 |
4×10-2 |
盐酸（10%） |
6×10-1 |
食盐水（3.6%） |
4×10-2 |
血液 |
7×10-3 |
氨水（30%） |
2×10-4 |
食盐水（0.26%） |
4×10-3 |
泥浆 |
1.2×10-2 |
氨水（4%） |
1×10-3 |
食盐水（0.015%） |
4×10-4 |
一般情况下电导率大于0.5×10-5（S/cm）的介质电磁流量计都可以测量 |
|||||
问：电磁流量计有什么优缺点？
电磁流量计优点有：
1：传感器结构简单，没有可动部件，也没有压力损失，是流量计中运行能耗最低的仪表之一。
2：可测量脏污介质、腐蚀性介质以及悬浊性液固两相流的流量。比如测量纸浆的流量。
3：电磁流量计是体积式流量仪表，只需要经过水标定就可以用来测量其他液体的体积流量。
4：电磁流量计输出信号只与管道平均流速成正比，测量范围很宽。
5：电磁流量计无机械惯性，可测量正反向的流量。
电磁流量计的缺点有：
1：不能测量气体、蒸汽以及含有气体较多的液体
2：不能测量电导率较低的液体，比如有机溶剂，油类等。
3：一般电磁流量计不适用与测量高温介质，也不能用于测量低温介质。
4：电磁流量计容易受到外界电磁干扰的影响，现有新的电路干扰抑制技术以及较好的避免了大部分的干扰。
问：电磁流量计有几种连接方式？
答：电磁流量计一般采用法兰连接方式，也有采用卡箍快装连接和螺纹连接的方式。
问：电磁流量计供电电源有哪几种？功耗有多大？
答：电磁流量计供电电源有220V交流和24V直流供电两种。正常工作在15W左右。
问：液体密度或者浓度的变化影响电磁流量计测量结果吗？
答：电磁流量计是测量的液体体积流量，介质浓度或者密度的变化不会影响电磁流量计测量得到的体积流量值。
问：电磁流量计的信号的传输距离是多少？
答：分体式表头和传感器之间的最长距离应控制在100米以内。RS485通讯在100米以内。4-20mA电流输出最多可达1000米。RS232通讯只能控制在5米以内。
问：电磁流量计的接地环是不是必须有？有什么作用？
答：电接地环通过接地电极直接与介质接触，再通过接地环与仪表法兰接地，以达到与地等电位，以消除干扰。
一般如果管道是金属材质的也可以不配接地环，将流量计的法兰和管道连起来然后再接地，也可以很好的使用，尤其在大口径的情况下。
有些场合比如在通过强腐蚀介质的时候，往往管道会用PVC或者衬四氟的。这时候因为介质和流量计外壳不联通，就需要接地了。但腐蚀性介质电极选择的是贵重金属，尤其对大口径来说，那就不可能配接地环了，成本太高了。这种情况下一般选择三电极，其中两个电极是测量用，另外一个是接地用的。如果用户测的不是强腐蚀介质，但其管道是非金属的，这时候就必须要配接地环了，接地对电磁来说是非常重要的。
问：电磁流量计应该多长时间校验一次？
答：如果测量介质不是脏污介质，不会有附着于电极或者管壁的情况。可以长期正常使用，不需要校验。否则最好定期清理管壁和电极，一般一年一次为宜。
问：电磁流量计防水吗？性能如何？
答：一体型电磁流量计外壳防护等级为IP65,不能浸在水中。分体型电磁流量计的传感器部分可以达到IP68防护等级。传感器部分是可以浸在水中的，分体的显示仪表防护等级为IP65
